Параметр:

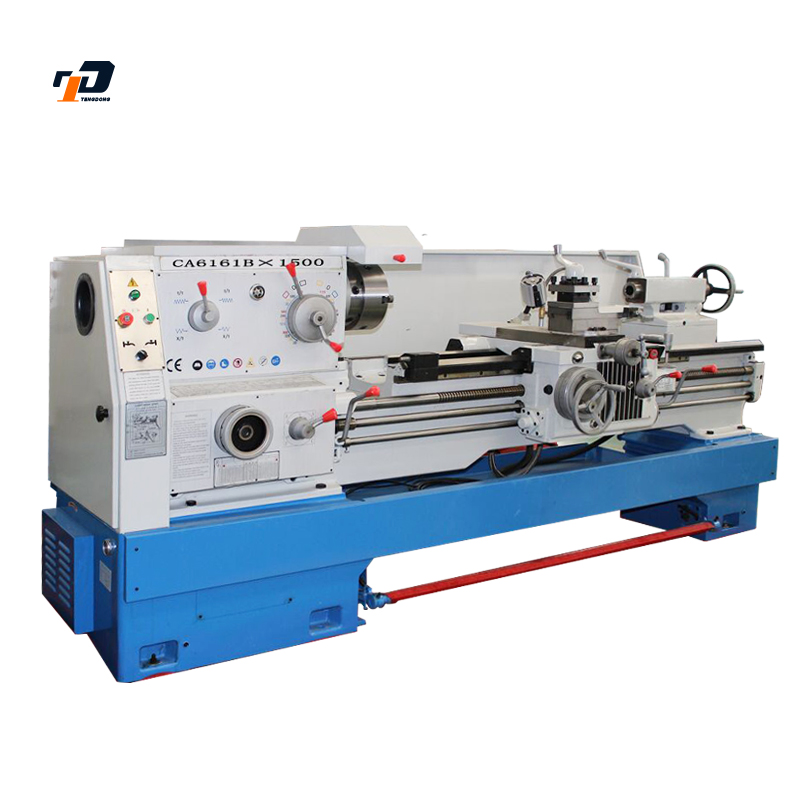

| Технические параметры | Единица | CA6161 × 750/1000/1500/2000/3000/4000 | ||
| Максимальный диаметр вращения заготовки на кровати | мм | 610 | ||
| Максимальный диаметр вращения заготовки на держателе инструмента | мм | 370 | ||
| Максимальный диаметр заготовки седла канавки | мм | 830 | ||
| Эффективная длина седловой канавки | мм | 210 | ||
| Ширина кровати | мм | 400 | ||
| Максимальная длина заготовки | мм | 750/1000/1500/2000/3000/4000 | ||
| Раздел стержня инструментов | мм | 25 x25 | ||
| Впинделя переднего конусного отверстия: | Мохс | № 6 | ||
| Количество кормов | 64 типа | |||
| Диапазон скорости веретена (количество уровней) | R/мин | 10-1400/16-1400 (24 класса) | ||
| Шпиндель через диаметр отверстия | мм | 52., 80, 105 | ||
| Диапазон метрических потоков (количество типов) | мм | 1-192 мм (44 типа) | ||
| Диапазон потоков дюйма (количество типов) | Зуб/час | 2-24TPI (21 тип) | ||
| Поток модуля | 0,25-48 (39 типов модуля) | |||
| Диаметр резьбы высоты тона | 1-96DP (37 типов) | |||
| Максимальное путешествие в шпинделе хвостовой бакировки | мм | 150 мм | ||
| Конус | Мохс | МОС 5 | ||
| Диаметр шпинделя хвоста | мм | 75 | ||
| Основная мощность двигателя | кВт | 7.5 | ||
| Вес машины | кг | Вес брутто | Вес нетто | |
| × 750 мм | мм | 2300 | 2180 | |
| × 1000 мм | мм | 2380 | 2250 | |
| × 1500 мм | мм | 2577 | 2437 | |
| × 2000 мм | мм | 2940 | 2787 | |
| × 3000 мм | мм | 3600 | 3450 | |
| × 4000 мм | мм | 3950 | 3800 | |
| Размер упаковки | × 750 мм | мм | 2550 × 1140 × 1750 | |
| × 1000 мм | мм | 2700 × 1140 × 1750 | ||
| × 1500 мм | мм | 3200 × 1140 × 1750 | ||
| × 2000 мм | мм | 3700 × 1140 × 1750 | ||
| × 3000 мм | мм | 4850 × 1140 × 1750 | ||
| × 4000 мм | мм | 5800 × 1140 × 1750 | ||
Параметр:
| Технические параметры | Единица | CA6161 × 750/1000/1500/2000/3000/4000 | ||
| Максимальный диаметр вращения заготовки на кровати | мм | 610 | ||
| Максимальный диаметр вращения заготовки на держателе инструмента | мм | 370 | ||
| Максимальный диаметр заготовки седла канавки | мм | 830 | ||
| Эффективная длина седловой канавки | мм | 210 | ||
| Ширина кровати | мм | 400 | ||
| Максимальная длина заготовки | мм | 750/1000/1500/2000/3000/4000 | ||
| Раздел стержня инструментов | мм | 25 x25 | ||
| Впинделя переднего конусного отверстия: | Мохс | № 6 | ||
| Количество кормов | 64 типа | |||
| Диапазон скорости веретена (количество уровней) | R/мин | 10-1400/16-1400 (24 класса) | ||
| Шпиндель через диаметр отверстия | мм | 52., 80, 105 | ||
| Диапазон метрических потоков (количество типов) | мм | 1-192 мм (44 типа) | ||
| Диапазон потоков дюйма (количество типов) | Зуб/час | 2-24TPI (21 тип) | ||
| Поток модуля | 0,25-48 (39 типов модуля) | |||
| Диаметр резьбы высоты тона | 1-96DP (37 типов) | |||
| Максимальное путешествие в шпинделе хвостовой бакировки | мм | 150 мм | ||
| Конус | Мохс | МОС 5 | ||
| Диаметр шпинделя хвоста | мм | 75 | ||
| Основная мощность двигателя | кВт | 7.5 | ||
| Вес машины | кг | Вес брутто | Вес нетто | |
| × 750 мм | мм | 2300 | 2180 | |
| × 1000 мм | мм | 2380 | 2250 | |
| × 1500 мм | мм | 2577 | 2437 | |
| × 2000 мм | мм | 2940 | 2787 | |
| × 3000 мм | мм | 3600 | 3450 | |
| × 4000 мм | мм | 3950 | 3800 | |
| Размер упаковки | × 750 мм | мм | 2550 × 1140 × 1750 | |
| × 1000 мм | мм | 2700 × 1140 × 1750 | ||
| × 1500 мм | мм | 3200 × 1140 × 1750 | ||
| × 2000 мм | мм | 3700 × 1140 × 1750 | ||
| × 3000 мм | мм | 4850 × 1140 × 1750 | ||
| × 4000 мм | мм | 5800 × 1140 × 1750 | ||
