Параметр:

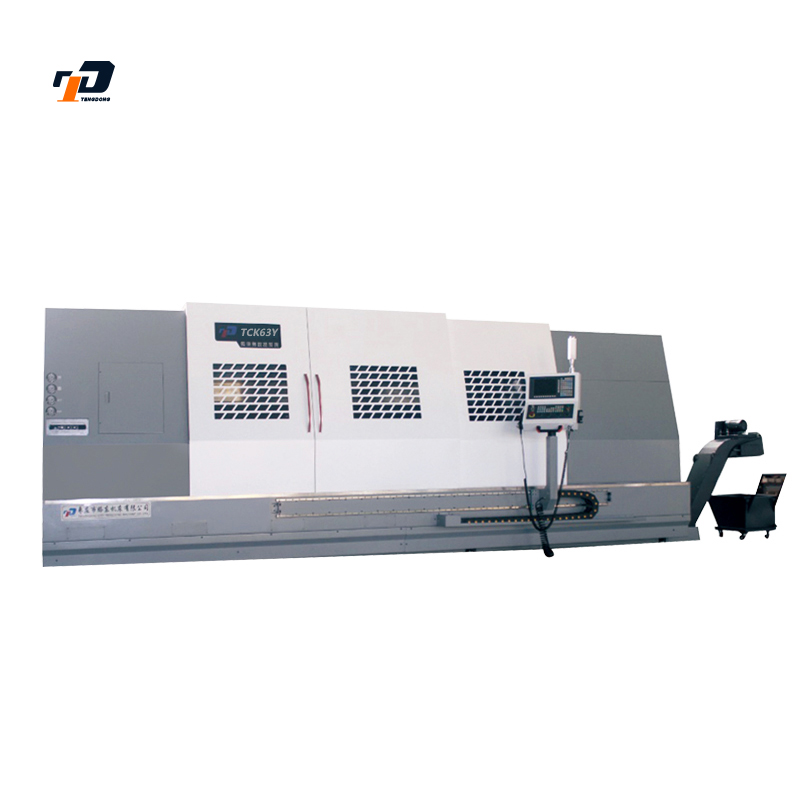

| Проект | Единица | TCK63Y | TCK63/500 | TCK63/1000 | TCK63/1500 | |
Обработка емкости | Качаться по кровати | мм | φ720 | φ720 | φ720 | φ720 |
Максимальная длина резки | мм | 1000 | 500 | 1000 | 1500 | |
Обрабания оси Y. | мм | 100 | ||||
Стандартный диаметр резки | мм | φ500 | φ500 | φ500 | φ500 | |
Максимальный диаметр резки | мм | φ630 | φ630 | φ630 | φ630 | |
Максимальный диаметр поворота на скейтборде | мм | φ500 | φ500 | φ500 | φ500 | |
Главный вал | Основная конечная форма и код основного шпинделя | A2-8/A2-11 | A2-8/A2-11 | A2-8/A2-11 | A2-8/A2-11 | |
Диаметр отверстия веретена | мм | φ80/φ104 | φ80/φ104 | φ80/φ104 | φ80/φ104 | |
Шпиндель проходит через диаметр материала стержня | мм | φ66/φ85 | φ66/φ85 | φ66/φ85 | φ66/φ85 | |
Диапазон скорости шпинделя | R/мин | 50 ~ 3000 | 50 ~ 3000 | 50 ~ 3000 | 50 ~ 3000 | |
Основной двигатель непрерывная выходная мощность/15 минут | кВт | 15/18,5 | 15/18,5 | 15/18,5 | 15/18,5 | |
Максимальный выход крутящего момента шпинделя | Н.м. | 420 | 420 | 420 | 420 | |
Диаметр чая | дюйм | 10 ' | 10 | 10 | 10 | |
Осевой корм | Быстрая скорость движения оси x/z | м/мин | 30 | 30 | 30 | 30 |
X/z/y оси путешествие | мм | 315/1070/100 | 315/570 | 315/1070 | 315/1570 | |
X/z/y-ось мощность двигателя | кВт | 3 | 3 | 3 | 3 | |
Хвост | Общее путешествие в хвостое место | мм | 850 | 450 | 850 | 1200 |
Конус | MT5# | MT5# | MT5# | MT5# | ||
Верхняя структура хвостовой стук | Маленький шпиндель | Живой центр | Маленький шпиндель | Маленький шпиндель | ||
Инструмент -оператор | Тип держателя ножа | Серво 12-стационарный нож | ||||
Размер инструмента | мм | 25x25/p40 | 25x25/p40 | 25x25/p40 | 25x25/p40 | |
Точность обработки | IT6 | IT6 | IT6 | IT6 | ||
Точность | X/z/y-ось Точность позиционирования | мм | 0,01/0,012 | 0,01/0,012 | 0,01/0,012 | 0,01/0,012 |
X/z/y-ось повторяемость Точность позиционирования позиционирования | мм | 0,005/0,007 | 0,005/0,007 | 0,005/0,007 | 0,005/0,007 | |
Другой | Масса | кг | 7500 | 6000 | 7500 | 9500 |
Внешние размеры | мм | 4550x2270x2300 | 3560x2270x2100 | 4550x2270x2100 | 4700x2270x2200 | |
