При обработке эксцентриковых деталей на токарном станке для тяжелых условий эксплуатации противовес должен быть достигнут за счет следующих этапов:
I. Принцип противовеса
При вращении эксцентриковых частей они создают центробежную силу, которую необходимо уравновешивать противовесами. Основная формула:
G₁r₁ = G₂r₂
G₁, G₂ : Несбалансированная деталь и противовес.
r₁, r₂ : расстояние от центра тяжести до центра вращения.
Ⅱ. Метод противовеса
метод статического равновесия (низкоскоростная обработка)
Переведите заготовку в нейтральное положение и поверните ее, затем отрегулируйте положение противовеса до статического баланса
Подходит для плоских пластин или заготовок, вращающихся с низкой скоростью.
метод динамической балансировки (высокие требования к точности)
Используйте динамическую балансировочную машину для определения и точного расчета значения противовеса.
Эксцентриковый вес необходимо разложить на воображаемые плоскости на обоих концах (например, Q₁', Q₂').
Ⅲ. Реализация противовеса
Тип противовеса : блочный противовес (фиксируется винтами), литой противовес (непосредственно отлитый), кольцевой противовес
Точная настройка : Установите противовес точной настройки через Т-образный паз, чтобы точно отрегулировать баланс.
Ив. Проверка и настройка
Перед шлифовкой следует проверить эффект балансировки на тяжелом автомобиле, чтобы обеспечить стабильное вращение эксцентрикового вала.

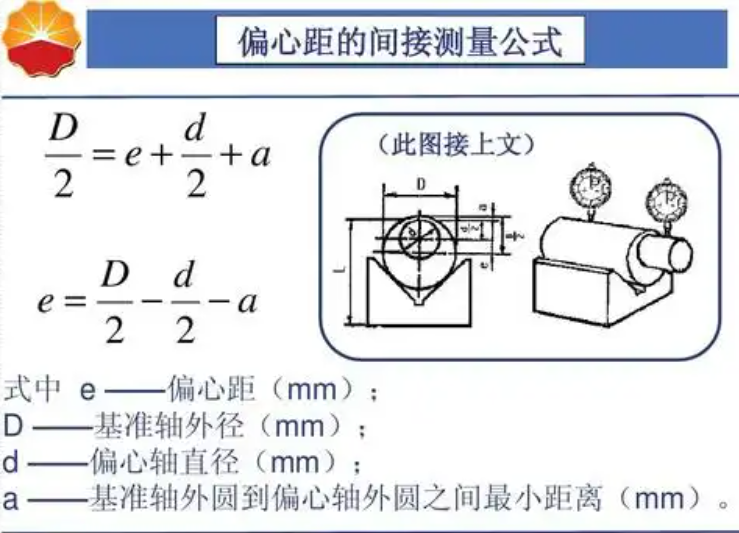

После обработки повторно измерьте эксцентриситет, чтобы проверить эффект противовеса
