Параметр:

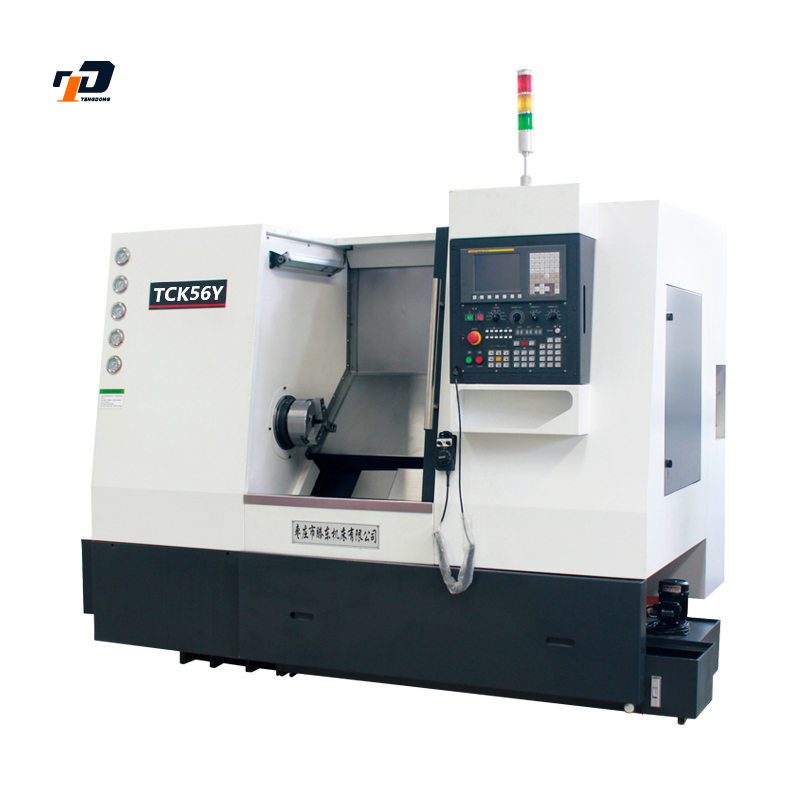

| Проект | Единица | TCK56Y/500 | TCK56/500 | TCK56/1000 | TCK56/1000p | |
Обработка емкости | Качаться по кровати | мм | φ560 | φ560 | φ560 | φ560 |
Максимальная длина резки | мм | 500 | 500 | 1000 | 1000 | |
Обрабания оси Y. | мм | 100 | ||||
Стандартный диаметр резки | мм | φ280 | φ280 | φ280 | φ280 | |
Максимальный диаметр резки | мм | φ400 | P400 | φ400 | P400 | |
Максимальный диаметр поворота на скейтборде | мм | φ350 | φ350 | φ350 | φ350 | |
Главный вал | Основная конечная форма и код основного шпинделя | A2-6/A2-8 | A2-6/A2-8 | A2-6/A2-8 | A2-6/A2-8 | |
Диаметр отверстия веретена | мм | φ65/φ80 | φ65/φ80 | φ65/φ80 | φ65/φ80 | |
Шпиндель проходит через диаметр материала стержня | мм | φ50/φ66 | φ50/φ66 | φ50/φ66 | φ50/φ66 | |
Диапазон скорости шпинделя | R/мин | 50 ~ 4500/4000 | 50 ~ 4500/4000 | 50 ~ 4500/4000 | 50 ~ 4500/4000 | |
Основной двигатель непрерывная выходная мощность/15 минут | кВт | 11/15 | 11/15 | 11/15 | 11/15 | |
Максимальный выход крутящего момента шпинделя | Н.м. | 235 | 235 | 235 | 235 | |
Диаметр чая | дюйм | 8 ' | 8 | 8 | 8 ' | |
Осевой корм | Быстрая скорость движения оси x/z | м/мин | 30 | 30 | 30 | 30 |
X/z/y оси путешествие | мм | 210/560/100 | 210/560 | 210/1050 | 210/1050 | |
X/z/y-ось мощность двигателя | кВт | 1.8 | 1.8 | 1.8 | 1.8 | |
Хвост | Общее путешествие в хвостое место | мм | 450 | 450 | 900 | 710 硬轨 |
Конус | MT5# | MT5# | MT5# | MT4# | ||
Верхняя структура хвостовой стук | Живой центр | Живой центр | Живой центр | Маленький шпиндель | ||
Инструмент -оператор | Тип держателя ножа | Серво 8-стантивный нож держатель ножа | Серво 8-стантивный нож держатель ножа | Серво 8-стантивный нож держатель ножа | Серво 8-стантивный нож держатель ножа | |
Размер инструмента | мм | 25x25/p40 | 25x25/p40 | 25x25/p40 | 25x25/p40 | |
Точность | Точность обработки | IT6 | IT6 | IT6 | IT6 | |
X/z/y-ось Точность позиционирования | мм | 0.008 | 0.008 | 0.008 | 0.008 | |
X/z/y-ось повторяемость Точность позиционирования позиционирования | мм | 0.004 | 0.004 | 0.004 | 0.004 | |
Другой | Масса | кг | 4000 | 4000 | 4800 | 4800 |
Внешние размеры | мм | 2750x1860x1850 | 2750x1860x1850 | 3570x1860x1850 | 3570x1860x1850 |
